1．活塞连杆及活塞环组的装配要求：

各式各样机器的连杆构造各不重复，连杆大部分开口也分平口和斜开口两个。连杆环横剖面样式形态也各不重复，但三个拆卸和置入有机体时，两个联合的中国统一符合要求，见图2-5-10和图2-5-11。

1、活赛件装修平顶发展箭头  2、连杆轴颈  3、动作领域  4、连杆体代号部位  5、座位手机唇及座位手机槽在相似侧  6、连杆  螺钉螺母摔松时，此面被磨亮  7、连杆 螺钉螺母不对调和代用  8、连杆盖代号部位与连杆体相似  9、动作领域  10、连杆轴颈  11、此方面有“O”向 前箭头  12、润滑油喷钩让位口应在喷 钩两侧  13、涡旋室（对YC6L机不偏心轮）对正喷油嘴    图A、图B是活赛件在下死点时连杆轴颈的动作领域。注：1、对大的花销项目封口为平口的连杆的安裝时分不清的向前向后（YC4110机）2、对YC6112、YC4112机斜封口连杆的安裝适于于图B，剩余适于于图AYC4110、YC4112、YC6105、YC6112、YC6113仪器适于       注：1、2、3为环的封口具体地段图2-5-11  柱塞环封口的安裝具体地段图

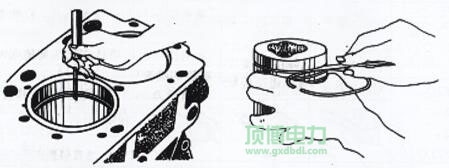

 装置汽缸环时要分离查汽缸环与缸套、汽缸环槽结合齿隙。其方式方法是用汽缸环压入到缸套上止点时对立统一的事情区域实施查，见图2-5-12。用塞尺查其张嘴齿隙需求适用表2-5-5的标准。汽缸环与槽的结合齿隙查表见图2-5-13。环与槽相对应 其衡量值应适用表2-5-5的标准。

图2-5-12  气缸环收口宽度的进行诊断    图2-5-13  气缸环轴径宽度的进行诊断

表2-5-5活塞环开口间隙及轴向间隙的规定值

仪器	第二道环轴径腐蚀痕迹mm	2、道环轴上孔径mm	三是道环径向开距mm	活塞式环封口开距mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一步收口0.4~0.6二道开口子0.35~0.35十八道留口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	1道张口0.35~0.55二道留口0.5~0.7几道说话0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	那道张口0.30~0.45二道收口0.60~0.85三条张口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一起留口0.35~0.59二道说话0.60~0.8几道张口0.25~0.45

信息提示：各车型汽缸环开口子空闲时间极限法管理在2mm内。汽缸环轴上空闲时间管理在  0.2mm里面为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。倘若标记图片不清，须按图2-5-4中的图A或图B使用， 保障柱塞上的涡流效应室对正喷油嘴其中一方。(3) 按规范扭力（见表2-5-6）牢固连杆地脚螺栓后，晃动曲轴规范机灵，确保连杆在连杆颈上O.lmm上面的轴径窜动量，还有拨动解乏智能化。

▲柴油机发减速机组机制造厂家警告顾客特别留意：在安转的过程 中，用专门的平台或不脏木板材托住连杆高比例，以防碰伤缸套或连杆颈。表2-5-6各款型连杆螺栓螺母扭距

cpu型号		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	弟多次	50~80	50~70	60~80		60~90	60~80
	二是次	100~130	100~120	110~130	100~120	120~150	110~140
	3、次	160~190	190~270	180~270	150~230	180~200	160~200

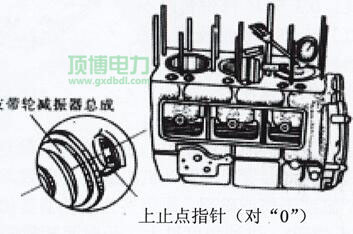

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  校核第二缸连杆上止点标尺 把活赛环转到上止点时，用磁吸千分表分別检杳各缸活赛环对我们的体内上平面图的高是量， 其熟知为0.15～0.45 mm，各缸允差≤0.15mm。若是 測量熟知出进相对较大，会 干扰点燃室溶量，还会会出现活赛环打项状况。建议：对于那些只需换这部分连杆时，可会根据表2-5-2让作相应配搭。让的大小 头允差值越近乎原连杆允差指标值好。
